渦街流量計安裝
渦街流量計在安裝中需了解所安裝儀表的具體結構、特點及流量信號的轉換，了解信號傳輸中個環節的作用，一般來說
要注意以下幾點：
1.合理選擇安裝場所
渦街流量計盡量安裝在遠離振動源和電磁干擾較強的地方，在振動存在的地方必須采用減震裝置，減少管道受振動的影
響。
2.選擇適當?shù)陌惭b方式
多數渦街流量計可水平、垂直或傾斜安裝，但有些流量計只能水平安裝，如熱振動體式或光電式渦街流量計。
安裝時要注意是流量計的流向標志與流體的流向一直，若是液體，要保證液體充滿管道。
3.注意上下游配管的長度要求
渦街流量計的上下游應配備足夠長的直管段，根據上游阻流件形式不同及是否帶整流器，上、下游配裝的直管段的長度
應符合下圖的要求，所配管道內徑也必須和渦街流量計內徑一致。
在上圖中：
a為一個90°彎頭；
b為同心擴管；
c為同心收縮管；
d為不同平面兩個90°彎頭；
e為調節閥半開閥門；
f為同一平面兩個90°彎頭
D：渦街流量計的管道內徑
4.安裝旁管道
為了便于流量計的清洗、維修，又要做到不斷流，一般可與流量計并聯安裝一旁通管道。旁通管道的安裝示意圖如下圖
所示：
5.測量少量異相氣液兩相流時，應注意流量計的安裝位置。
所謂少量異相氣液兩相流是指被測液體中含有少量的氣體，或被測氣體中含有少量的液體。

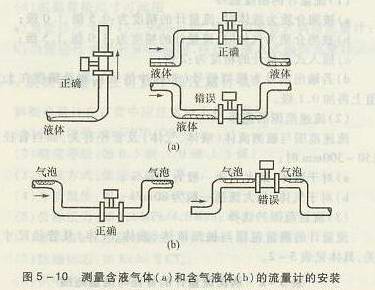

a.當被測氣體中含有少量的液體時，為了防止液體滯留在流量計內，應按圖5-10a的方式正確進行安裝。
b.當被測液體總含有少量的氣體時，為了防止氣體滯留在流量計內，應按圖5-10b的方式正確進行安裝。
6.采取適當?shù)臏p震措施
因為渦街流量計是以流體振動原理進行測量的，因此要求流量計安裝時，盡可能避開強振動環境，特別是橫向振動環境
。若缺避不開振動環境，則應采取適當?shù)臏p震措施，如在流量計上下游2D處，設置防震座并加防震墊。
7.注意流量計與轉換器的接線要求
流量計與轉換器之間的電氣連接應采用屏蔽電纜或低噪聲電纜，接線距離要符合安裝使用說明書的規定要求；布線時，
應遠離強功率電源線或單用金屬套管進行保護。
